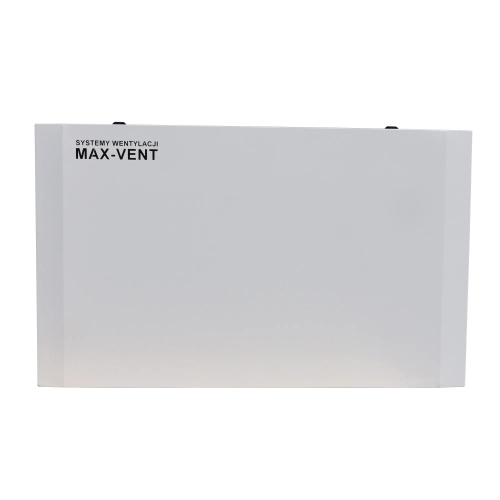

Vzduchotechnická jednotka ALICJA 420/200 pripojiteľná s klimatizáciou, zónová regulácia
Dostupnosť: Dostupné na
Hmotnosť: 80,00 kg
- Popis produktu
- Recenzie produktu (0)
Rekuperačná jednotka Alicja 420/200
Vzduchotechnická jednotka spĺňa požiadavky WFOŚiGW pre program Čisté ovzdušie.
Zahŕňa:
- "EC" ventilátor s maximálnou účinnosťou do 680 m3/h od nemeckej spoločnosti.
- Zabudovaný ionizátor.
- Priemer vetracej rúrky 200 mm.
- Maximálne otáčky 2400 ot/min.
- Filtre triedy G4.
- Výsuvný protiprúdový rekuperátor, ľahko sa čistí.
- Účinnosť rekuperátora od 65 % do 92 % (parameter závisí od rozdielu teplôt prietoku).
- Príkon jednotky od 20 do 200 W.
- Zabudovaný systém čistenia vzduchu (mikročastice).
- Antirelektrostatický systém.
- Kryt vyrobený z 0,7 mm hliníkovo-zinkového plechu.
- Hrúbka izolácie 30 mm (3 cm).
- Akustická izolácia.
- Tepelná izolácia krbu, odolná voči vysokým teplotám, s hliníkovým plášťom.
- Odvod kondenzovanej vody.
- Veľmi dobrý pomer cena/kvalita.
- Regulátor otáčok.
- Prevádzková teplota od -25 do 50 stupňov C.
- Veľmi dobrý pomer cena/kvalita.
- Ovládač - dotykový panel.
LAKOVACÍ VÝROBOK
ECS máviac ako 14 rokov skúseností s výrobou zariadení pre priemysel, vyrába pre najväčšie renomované, medzinárodné spoločnosti.
Každý model vzduchotechnickej jednotky je vytvorený na základe premyslených riešení a overených technológií.
Filter - kazeta vyrobená ako netkaná textília triedy G4 Nemusíte kupovať drahé filtre!!!Môžete kombinovať niekoľko filtrov, napríklad G4+F9+H14 ps smog bude eliminovaný na 80-90%.
KU KAŽDEJ VZDUCHOTECHNICKEJ JEDNOTKE PRIDÁVAME REGULÁTOR
Plášť
Plášť je vyrobený z tenkých obojstranne pozinkovaných hliníkovozinkových plechov, ktoré sú špeciálne tvarované na CNC obrábacích strojoch a upevnené pozinkovanými nitmi, aby tvorili pevnú samonosnú konštrukciu. Zinkovo-hliníkový materiál poskytuje vynikajúcu ochranu povrchov, ktoré prichádzajú do styku s vetracím vzduchom, a utesňuje všetky komponenty krytu. Z akustického a tepelného hľadiska je kryt chránený 30 mm hrubou vrstvou vlny.
Účelom ionizátora je prirodzene čistiť vzduch od nečistôt, ako sú roztoče, anaeróbne baktérie, prach z cigaretového dymu, peľ atď.
Systém rekuperačného vetrania umožňuje znížiť tepelné straty vetraním až 8-krát.Záporné ióny pomáhajú:
-
ničiť baktérie, vírusy a plesne
-
uľahčujú dýchanie
-
čistia a osviežujú vzduch
-
urýchľujú relaxáciu
-
zlepšuje koncentráciu
-
pomáha pri učení
-
zlepšuje zdravie
- netkaná textília G4 (výfuk a prívod)
-
veľmi lacný filter: len netkaný materiál sa dá vymeniť za 2 - 4 zl
- možnosť konfigurácie akéhokoľvek filtra od G1 po U15 (filtre používané na operačnej sále)
- možnosť kombinovať niekoľko filtrov súčasne
- priemyselná prevádzka
- možnosť kontroly v zariadeniach s inteligentnými inštaláciami
- možnosť nastavenia optimálnych parametrov ventilátora
Špecifikácia:
- Výkon: 420 m3/h (v závislosti od použitého filtra)
- Výkon vzduchotechnickej jednotky: 420 m3/h
- Výkon: od 30 W do 200 W
- Tlak: do 500 Pa
- Kapacita ventilátorov "EC": Ventilátory: 2x680 m3/h
- Napätie: 230 V, 50 Hz
- Účinnosť rekuperácie tepla: 65 % až 92 %
- Otáčky motora: 2400 ot/min
- Hladina hluku: 24-40 dB/(A) vo vzdialenosti 3 m
- Maximálna prevádzková teplota: do 45 °C
- Materiál krytu: hliníkovo-zinkový plech s hrúbkou 0,7 mm
- Izolácia: 30 mm vlna
- Vstupný filter: G4
- Výfukový filter: G4
- Priemer vývodu: 200 mm
- Účinnosť rekuperátora: maximálne 95 %
- Typ rekuperátora: proti spätnému toku, z plastu
- Systém proti zamrznutiu
- Elektronický bypass (ovládanie ventilátora)
- Hmotnosť: približne 50 kg (kvalita sa musí zvážiť, porovnať s inými výrobkami tejto triedy)
- Rozmery: 400x850x1100 mm
- Dotykový panel
Ovládač umožňuje:
- meranie teploty
- reguláciu objemu vzduchu
- reguláciu obtoku
- nastavenie časového plánu
- ovládanie ohrievača
- Aktivácia regulácie GWC
- Konfigurácia ovládania dochladzovača
- aktivácia predhrievača
- výber farby pozadia
- indikácia znečisteného filtra
- režim prevádzky krbu
- automatické dočasné odvlhčovanie výmenníka
-
integrácia s alarmovými a automatizačnými systémami
-
programovateľné zóny s hodinami
- ovládanie ohrievača, freónového chladiča - možnosť pripojenia klimatizácie
- atď.......
MOŽNOSŤ RIADENIA KLIMATIZÁCIE SO VZDUCHOTECHNICKOU JEDNOTKOU CWPP420/200
K dispozícii je paleta na zmenu farieb pozadia, okrajov a tlačidiel spolu s ich štýlom. Nižšie sú uvedené príklady rôznych farebných kombinácií a typov tlačidiel.
- 1: Prepínanie na nastavenia termostatu a vetrania. Podrobný opis nájdete v časti 6.1.
- 2: Návrat na domovskú obrazovku
- TERMOSTAT Prevádzka termostatu je možná tak, že najprv povolíte možnosť
- 3: Prepnutie na informačnú obrazovku termostatu
- 4: Prevádzka s plánom
- 5: Prázdninová prevádzka
- 6: Manuálna prevádzka
- 7: Aktivácia GWC v automatickej prevádzke alebo deaktivácia. Prevádzka GWC je možná, ak je táto možnosť vopred aktivovaná
- 8: Kliknutím nastavíte súčasnú prevádzku s časovým plánom pre termostat a vetranie
- 9: Kliknite na nastavenie súčasnej dovolenkovej prevádzky pre termostat a vetranie
- VETRANIE: Prevádzkavetrania je možná, ak je najprv pripojený modul AERO
- 10: Prepnite na obrazovku s informáciami o vetraní
- 11: Prevádzka s plánom
- 12: Prázdninová prevádzka
- 13: Manuálna voľba prevádzky vetrania, kde 3 znamená najvyššie otáčky, STOP znamená vypnutie ventilátorov
- 14: Zapnutie programu OFF HOME (NANO1)
- 15: Zapína program DOVOLENKA
- 16: Prepína BY-PASS do automatického režimu prevádzky, trvalo ho zatvára alebo otvára
- 17: Prepína vetranie do režimu vetrania. Táto voľba nie je viditeľná, keď je aktivovaný režim VONKAJŠIE (NANO1) alebo VONKAJŠÍ (HOLIDAY).
- 1: Teplota vysúvania
- 2: Rýchlosť vyhadzovacieho ventilátora
- 3: Režim prevádzky ventilácie
- 4: Otáčky prívodného ventilátora
- 5: Teplota za súpravou AHU (schéma 2)
- 6: Vypočítaná teplota privádzaného vzduchu
- 7: Súprava AHU (len Aero 4, ak je povolená) alebo chladič (ak je povolená)
- 8: Sekundárny ohrievač (ak je povolený)
- 9: Otáčky AO4
- 10: Teplota privádzaného vzduchu
- 11: Teplota odvádzaného vzduchu
- 12: Predhrievač (ak je povolený)
- 13: Teplota po predohreve (po aktivácii funkcie alebo pripojení snímača T5)
- 14: Teplota odsávaného vzduchu (len Aero 3 a Aero 4)
- 15: Zemný výmenník tepla - otvorený (len Aero 3 a Aero 4)
- 16: BY-PASS - otvorený (po aktivácii funkcie)
- 21 Hodiny. Stlačením sa zobrazí obrazovka nastavenia dátumu a času
- Prevádzka bez termostatu a vetrania. Predvolené nastavenie
- Prevádzka s termostatom
- Prevádzka s vetraním
- Prevádzka s termostatom a vetraním
- Zimná prevádzka - s vykurovaním
- Letná prevádzka - bez vykurovania a bez chladenia. Predvolené nastavenie: V režime chladenia sa zobrazí režim chladenia s chladením.
- Prevádzka s chladením
- Aktivovaná prevádzka s krbom. Predvolené nastavenie.
- Vypnutá prevádzka s krbom.
OVLÁDANIE ZÓNY
Hlavným účelom zónovej regulácie v rekuperácii je zabezpečiť optimálnu úroveň výmeny vzduchu v každej zóne miestnosti podľa jej individuálnych požiadaviek. Zónová regulácia umožňuje presnejšie nastavenie prúdenia vzduchu v správnych množstvách a časoch.
Základné komponenty zónovej regulácie v rekuperácii sú:
- Snímače vlhkosti: Inštalujú sa v miestnostiach, ktoré si vyžadujú viac vetrania z dôvodu vyššej vlhkosti (napr. kúpeľne a kuchyne). Tieto snímače monitorujú vlhkosť vzduchu a informujú rekuperačný systém, ktorý môže upraviť úroveň prúdenia vzduchu v týchto zónach.
- Snímače CO2: Merajú hladinu oxidu uhličitého (CO2) vo vzduchu, ktorý je ukazovateľom kvality vnútorného vzduchu a úrovne znečistenia. Vysoká úroveň CO2 indikuje potrebu väčšej výmeny vzduchu, takže rekuperátor môže podľa toho upraviť prietok v zónach s väčším počtom osôb (napríklad v obývacej izbe alebo kancelárii).
- Snímače teploty: Tieto snímače monitorujú teplotu v rôznych zónach miestnosti. To umožňuje rekuperačnému systému upraviť teplotu vzduchu privádzaného do každej zóny, čím sa zabezpečí tepelná pohoda v každej zóne.
- Snímače kvality vzduchu: Na základe týchto meraní môže rekuperačný systém spustiť vetranie v týchto zónach.
Pomocou zónového riadenia v rekuperácii je možné dosiahnuť lepšiu energetickú účinnosť, pohodlie obyvateľov a zabezpečiť zdravý a čistý vzduch v interiéri. Optimalizáciou výmeny vzduchu v jednotlivých zónach sa tiež šetrí energia a znižujú sa prevádzkové náklady budovy.
